CCTV LENS 基本常识

CCTV LENS 基本常识

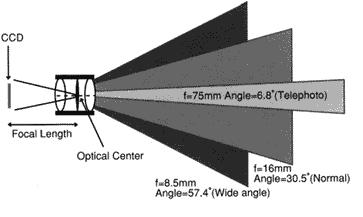

一:镜头的焦距
            镜头的焦距以毫米为计量单位,它与镜头所获得的观察视角互为因果,小焦距镜头具有大的观察视角,而长焦距镜头具有望远效果,并具有窄小的观察视角.通常把和人眼的观察视角相似的镜头称作普通标准镜头


.

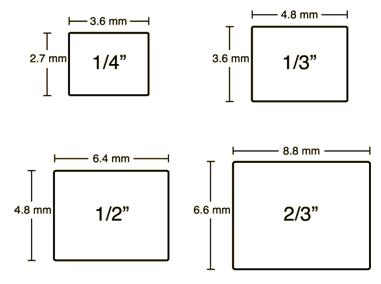

二:摄像机规格
摄像机映像传感器(CCD)的规格大小也影响着观察视角,在使用相同的条件下,CCD越小所获取的视角越小。对镜头的规格参数提出的要求是其所成图像能将映像传感器(CCD)全部覆盖,
例如:使用和摄像机同一规格的镜头或比摄像机规格大的镜头。这也意味着1/3”规格的摄像机可以使用1/3”~1”整个范围内的镜头,该摄像机配接1/3” f=8mm的镜头所得到的观察视角是一样的。只是由于使用后一种镜头时由于更多地利用了成型更精确镜头中心光路,所以可提供较好的图像质量和较高分辨率。

三:光圈值
镜头通常以镜头口径值进行计量,当镜头完全打开时定义为最大光圈(最小光圈数值),把镜头的有效口径调至最小时(不完全关闭时)的数值定义为最小光圈(最大光圈数值)。光圈值对最终图像有着诸多影响,光圈数值小,意味着该镜头在黑暗的环境下能通过更多的光线,使摄像机能够呈现更好的图像,而在高亮度或高反射的环境下,具有高光圈数值的镜头将会避免摄像机成像白化,保持稳定的视频电平。所有自动光圈均配有中性不透明滤光片以增大圈值。光圈值对景深也有直接影响。

F与镜头有效直径成反比,与焦距成正比

四:T制光阑
     光阑指数(F)是假设镜头的透射率为100%时确定的。实际上不同的镜头透射率不同,这样,同一个光阑指数可能对应不同的影像亮度。为了消除不便,建立了一个综合考虑到光阑指数和光谱透射率的系统,即T制光阑。

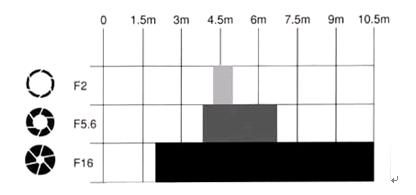

五:景深
观察整个区域范围内能被清晰成像的区域被定义为景深。景深大意味着从靠近镜头的广场目标到无穷远之目标在所观察的整体区域中有更多区域能清晰成像。整体区域通常为从靠近镜头的观察目标到无穷远,景深小就意味着只有较小部他区域可以清晰成像.
景深的大小受诸多因素的影响,通常广角镜头比长焦镜头具有更大的景深,大的光圈值具有大的景深范围。对于自动光圈镜头而言,光圈的不断调整也意味着景深大小的相应变化,夜间自动光圈全部打开,此时的景深范围达到它的最小值,这也意味着白天清晰观察到的目标此时可能变得模糊。
六:自动光圈和手动光圈
通常我们倾向于在光线变化大的室外使用自动光圈镜头,在光线基本保持恒定的室内场所使用手动光圈镜头。随着摄像机具有了电子快门可以进行电子补偿,现在也可以在光像变化的场所使用手动光圈镜头,然而对于这种使用形式有些因素需要予以考虑,光圈数值的设定变得更为严格,如果为使摄像机能在夜间工作而将光圈开启到最大,将会使得景深范围很小,导致即使在白天也很难获取清晰的图像,摄像机虽可以保持输出电平的稳定,但不能相应地保持景深的大小。如若为了增大景深而关小光圈,那摄像机在较暗环境下的表现就要打折扣。

七:视频驱动和DC驱动
自动光圈镜头必须通过控制光圈的操作以达到最佳的图像效果。
视频驱动自动光圈镜头:内含放大电路,可将摄像机的视频信号进行转换从而对光圈进行控制。
DC驱动自动光圈镜头:由于只含了检流计型光圈马达 ,价格较视频驱动型便宜,但要求其所使用的摄像机必须内置放大电路。

八:CCS
现在的摄像机和镜头通常都是CS型接口,CS型摄像机可以和C型和CS型的镜头相配接,一旦与C型镜头配接时,需要在摄像机和镜头之间加接5mm接配环以获得清晰的图像。C型接口的摄像机不能同CS型的镜头相配接。因为实际上不可能使镜头的映象靠近CCD去获得清晰的图像。
